¶ Conexión del Back-end con el Front-end
El proceso de comunicación entre el Front-end CONVIDA y el Back-end CONVIDA se inicia con una fase crucial de descubrimiento y definición. El Front-end CONVIDA comienza realizando una lectura del archivo openapi.json, el cual es expuesto directamente por el back-end. Como se ilustra en el Diagrama 1, el back-end hace accesible este archivo a través de la URL http://<ip>:<puerto>/openapi/openapi.json.
Este archivo openapi.json es el corazón de la interacción, ya que funge como una descripción completa y estandarizada de la API. En él se detalla minuciosamente la estructura de la API, incluyendo la enumeración de los endpoints disponibles, los métodos HTTP permitidos para cada uno (como GET, POST, PUT, DELETE), los parámetros esperados para las solicitudes y los formatos de las respuestas. Para la generación y visualización de esta documentación OpenAPI en el Back-end, se utiliza Swagger, específicamente a través de la extensión de Cornice, Cornice Swagger. Esta herramienta facilita no solo la exposición de la API, sino también su modificación y comprensión por parte de los desarrolladores.
Una vez que el Front-end ha procesado el archivo openapi.json, procede a la definición de métodos. Esto implica que el Front-end adquiere un conocimiento preciso de cómo interactuar con la API del Back-end. Para este propósito, el Front-end emplea Axios, una librería de JavaScript ampliamente reconocida para realizar solicitudes HTTP. En particular, se utiliza openapi-client-axios, que aprovecha la definición del esquema OpenAPI para generar un cliente HTTP robusto y tipado. Este cliente permite al Front-end enviar peticiones de manera estructurada y segura. La invocación a los métodos del cliente se realiza utilizando los nombres definidos en el campo operationId dentro del esquema OpenAPI, expuesto por el Back-end.
Con los métodos debidamente definidos y el Front-end equipado para la comunicación, el cliente puede proceder a enviar peticiones al servidor utilizando métodos sencillos y auto-documentados del cliente generado.
Finalmente, el Back-end procesa cada una de estas peticiones y, en consecuencia, envía las respuestas correspondientes de vuelta al Front-end. Estas respuestas pueden contener desde los datos solicitados, confirmaciones de acciones realizadas, hasta mensajes de error detallados, completando así un ciclo de comunicación bidireccional eficiente y bien definido entre el cliente y el servidor.

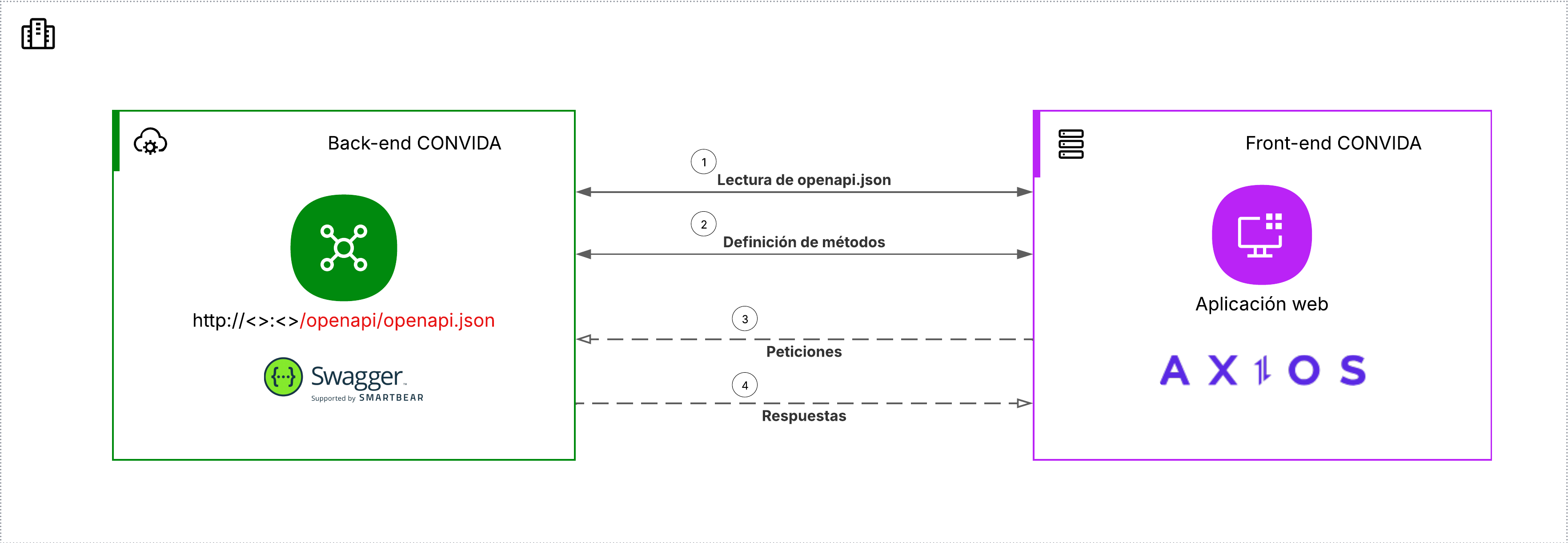

- Diagrama 1. Definición y conexión del cliente con el servidor
¶ Diagrama de Casos de Uso
- Diagrama 2. Casos de uso de la definición y conexión del cliente con el servidor
¶ Ejemplo de uso
Para ilustrar este proceso, consideremos un ejemplo tanto en el Back-end como en el Front-end.
¶ En el Back-end (usando Cornice Swagger)
Con Cornice Swagger correctamente configurado, es esencial asignar un operationId a los diferentes endpoints. A continuación, se muestra un ejemplo:
@my_service.get(operation_id='getExample')
def get_example(request):
"""Obtiene un ejemplo."""
return {"msg": "ok", "data": "data"}
En este caso, hemos definido un endpoint GET con el operationId getExample, que servirá para obtener datos de ejemplo.
¶ En el Front-end (usando openapi-client-axios)
En el Front-end, la creación del cliente y la comunicación con sus métodos se puede realizar de la siguiente forma:
const OpenAPIClientAxios = require('openapi-client-axios').default;
const api = new OpenAPIClientAxios({
definition: 'http://<>:<>/openapi/openapi.json',
axiosConfigDefaults: { baseURL: 'http://<>:<>' }
});
async function createExamples() {
const client = await api.init();
let result = await client.getExample();
console.log('GET result:', result.data);
}
Como se observa, una vez inicializado el cliente api, podemos llamar directamente al método client.getExample(), el cual corresponde al operationId definido en el Back-end, facilitando una interacción directa y auto-documentada.
