¶ Resumen
El despliegue de CONVIDA está distribuido entre varios repositorios de aplicación y un repositorio central de infraestructura llamado convida_deployment.
Los repositorios que participan directamente en el proceso son:
abejopolislibadoEditor_V2honeycombconvida_deployment
A nivel general, el flujo esperado es:
- Se realiza un cambio en alguno de los repositorios de aplicación.
- Al hacer
pusha la ramamain, se ejecuta un workflow de GitHub Actions llamado Trigger for deploy. - Ese workflow notifica al repositorio
convida_deployment. - En
convida_deploymentse valida el estado del código, se solicita aprobación manual y finalmente se construyen y levantan los contenedores en el servidor self-hosted.
¶ Repositorios involucrados
¶ 1. Repositorios de aplicación
Cada uno de estos repositorios contiene un workflow con la misma estructura base:
Todos cuentan con un workflow llamado Trigger for deploy que:
- Se ejecuta en
pushsobremain - Corre en ubuntu-latest
- Realiza una petición
POSTa la API de GitHub - Dispara un evento sobre el repositorio
convida_deployment
¶ Eventos enviados por cada repositorio
abejopolisenvíatrigger-from-abejopolislibadoenvíatrigger-from-libadoEditor_V2envíatrigger-from-editorhoneycombenvíatrigger-from-honeycomb
¶ 2. Repositorio de infraestructura: convida_deployment
Este repositorio concentra la lógica de despliegue en producción. Ahí se encuentran:
compose.yaml- Configuración de
nginx - Certificados SSL
- Workflow de despliegue
- Tareas auxiliares para pruebas locales definidas en
mise.toml
¶ Flujo detallado
¶ Paso 1. Cambio en un repositorio de aplicación
Cuando se hace push a main en cualquiera de los repositorios de aplicación, GitHub Actions ejecuta el workflow Trigger for deploy.
El workflow no construye imágenes ni despliega directamente. Su única responsabilidad es notificar al repositorio de despliegue usando la API de GitHub.
Esto desacopla el código de aplicación del pipeline de infraestructura.
¶ Paso 2. Recepción del evento en convida_deployment
El repositorio convida_deployment es el encargado de orquestar el despliegue completo.
En el workflow principal, el pipeline está dividido en tres jobs:
build-convidamanual-approvaldeploy-convida
La intención operativa del flujo es:
- Preparar el checkout del repositorio de despliegue en el servidor
- Sincronizar archivos al directorio de trabajo
- Verificar que existan los Dockerfiles necesarios
- Esperar aprobación manual
- Configurar secretos y certificados
- Reconstruir y levantar toda la plataforma con Docker Compose
¶ Paso 3. Job build-convida
Este job corre sobre un runner self-hosted.
¶ Responsabilidades
¶ Obtener o actualizar convida_deployment
El pipeline:
- Crea
~/Convida/si no existe - Si ya existe el repositorio
~/Convida/convida_deployment/.git, hacegit pull - Si no existe, clona el repositorio
- Después sincroniza el contenido desde
~/Convida/convida_deployment/hacia~/Convida/usandorsync
Esto deja en la raíz de trabajo los archivos operativos necesarios para el despliegue.
¶ Validar repositorios y Dockerfiles
El job revisa que existan los Dockerfiles de:
- abejopolis
- libado
- editor_convida
- honeycomb
Si falta alguno, el pipeline termina con error.
¶ Paso 4. Aprobación manual
Después del job de preparación, el workflow ejecuta manual-approval.
Cómo funciona:
- Corre en ubuntu-latest
- Depende de
build-convida - Usa la acción
trstringer/manual-approval@v1 - Asigna la aprobación al usuario designado [actualmente pascalin (David Suárez)]
- Requiere al menos 1 aprobación
Esto introduce una compuerta humana antes del despliegue real en producción.
¶ Paso 5. Job deploy-convida
Una vez aprobada la ejecución, el pipeline continúa en el runner self-hosted.
¶ Configuración de certificados SSL y secretos
El workflow toma de GitHub Secrets:
SSL_CERTSSL_INTERMEDIATESSL_KEYBACKEND_AUTH_SECRET
Después:
- Verifica si los archivos de certificado ya existen en
~/Convida/reverse_proxy/certs - Si faltan, los reconstruye decodificando el contenido en base64
- Modifica
production.inide honeycomb para establecerauth.secret
¶ Limpieza de contenedores e imágenes
Antes de reconstruir el stack, el pipeline ejecuta:
docker stop $(docker ps -aq)docker rm $(docker ps -aq)docker rmi $(docker images -q)
Es una limpieza agresiva del host Docker para asegurar una reconstrucción completa.
¶ Build y arranque de la plataforma
Finalmente se ejecuta:
sudo docker-compose --project-name convida --file "$BASE/compose.yaml" build --no-cache
sudo docker-compose --project-name convida --file "$BASE/compose.yaml" up --detach
Con esto se reconstruyen las imágenes y se levanta el stack de producción.
¶ Servicios desplegados en producción
El stack incluye los siguientes servicios:
- frontend
- backend
- libado
- abejopolis
- anubis
- reverse-proxy
Todos se conectan a la red Docker convida_network.
¶ Función de cada servicio
-
frontend
Construye el editor desde editor_convida/Dockerfile.
Incluye argumentos de build para:
- `REACT_APP_START_URL` - `REACT_APP_API_URL` -
backend
Construye el backend desde
honeycomb/Dockerfile. -
libado
Construye el juego o módulo de Libado desde
libado/Dockerfile. -
abejopolis
Construye el juego o módulo de Abejopolis desde
abejopolis/Dockerfile. -
anubis
Usa la imagen actualizada de Anubis cómo capa de protección HTTP.
-
reverse-proxy
Construye el contenedor Nginx a partir de
reverse_proxy/Dockerfiley expone:80:80443:443
Este servicio depende de todos los anteriores.
¶ Rol de Nginx y Anubis
La configuración de reverse_proxy/conf.d/nginx.conf indica que Nginx actúa como punto de entrada HTTPS para convida.cua.uam.mx.
¶ Comportamiento principal
- Redirección de HTTP a HTTPS
- Terminación TLS
- Proxy a frontend, backend, libado y abejopolis
- Integración con anubis mediante auth_request
¶ Rutas principales
- / → frontend
- /backend/ → backend
- /libado/ → libado
- /abejopolis/ → abejopolis
- /.within.website/ → anubis
¶ Protección con Anubis
Antes de servir contenido, Nginx hace una validación con:
auth_request /.within.website/x/cmd/anubis/api/check;
error_page 401 403 =200 /.within.website/?redir=$request_uri;
Eso significa que Anubis funciona como un filtro previo para acceso o mitigación de tráfico automatizado, antes de pasar la solicitud al servicio final.
¶ Preparación en entorno local
El archivo mise.toml define tareas auxiliares para preparar entornos de desarrollo o prueba.
Tareas relevantes
- Clonar o actualizar:
- abejopolis
- libado
- editor_convida
- honeycomb
- Definir un secreto de autenticación local en
honeycomb/development.ini - Construir imágenes Docker
- Levantar contenedores
- Limpiar directorios locales
Esto no forma parte directa del despliegue productivo del workflow, pero si prepara el entorno de trabajo para pruebas y validación.
Se necesita de Docker corriendo en el sistema local para que todas las tareas de mise funcionen correctamente.
En windows es recomendable correr los comandos desde la terminal de git.
¶ Secretos requeridos
Para que el pipeline funcione correctamente, se necesitan al menos los siguientes secretos:
En los repositorios de aplicación
GHP_TOKEN
Se usa para autenticar la llamada a la API de GitHub que notifica a convida_deployment.
Administración de tokens de acceso personal - Documentación de GitHub
En convida_deployment
GHP_TOKENSSL_CERTSSL_INTERMEDIATESSL_KEYBACKEND_AUTH_SECRET
Uso de secretos en Acciones de GitHub - Documentación de GitHub

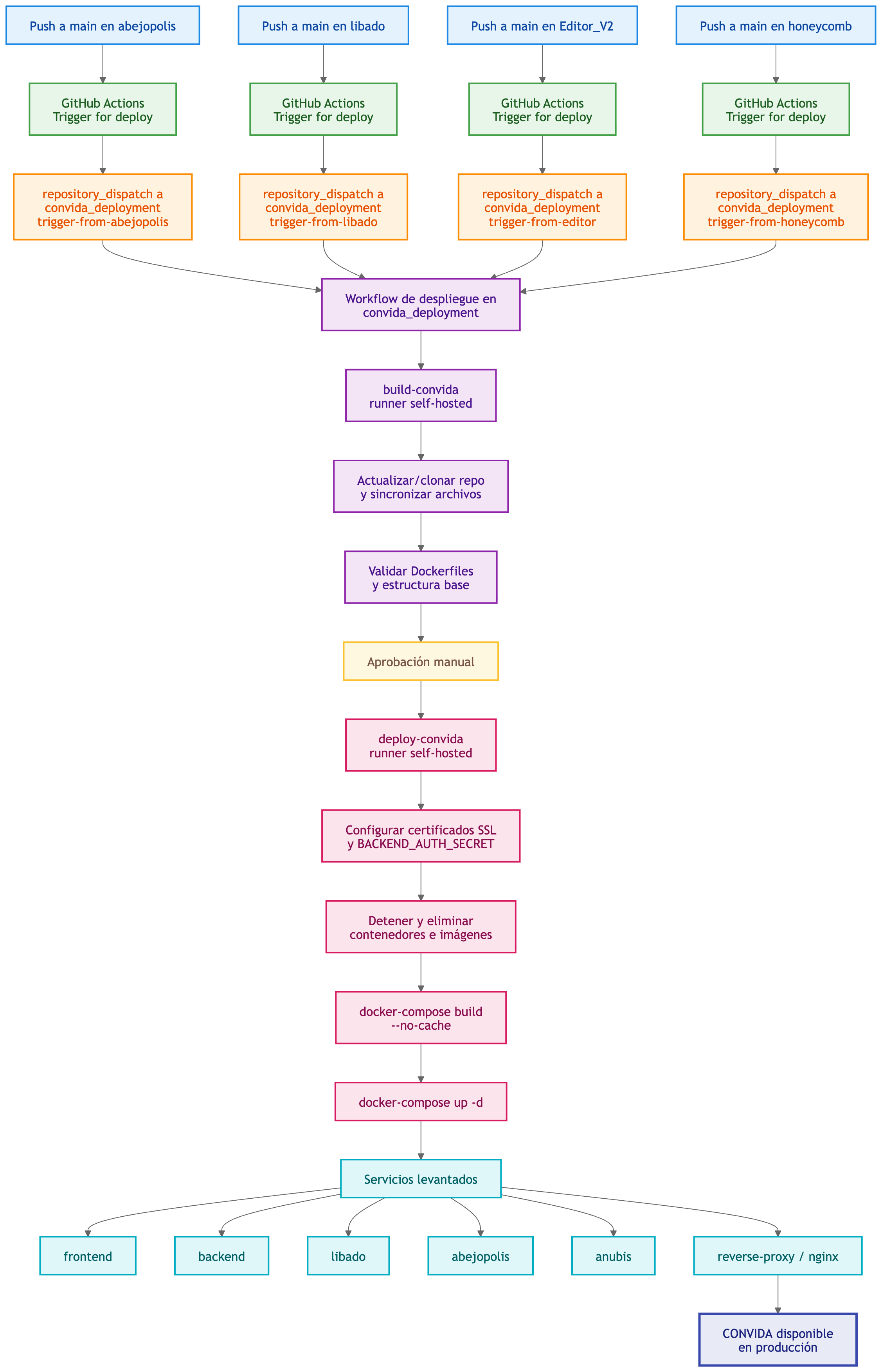

¶ Diagrama lógico del proceso
¶ Observaciones
-
El despliegue está centralizado.
Los repositorios de aplicación no despliegan por sí mismos; únicamente notifican al repositorio central.
-
El servidor de despliegue usa un runner self-hosted
Esto implica que el runner tiene acceso directo al sistema de archivos, certificados, Docker y configuración del host.
-
El despliegue actual reconstruye todo
El job de producción detiene y elimina todos los contenedores e imágenes Docker antes de volver a construir. Esto simplifica el estado del entorno, pero también aumenta el impacto de cada despliegue.
-
Hay una aprobación manual obligatoria
No existe despliegue automático directo a producción después del
push; siempre hay una intervención humana intermedia. -
Nginx y Anubis forman parte del despliegue
La publicación del sistema no solo depende de las aplicaciones, sino también del proxy reverso y de la capa de protección de tráfico.
